Comment concevoir des boîtiers LED pour les environnements ferroviaires à hautes vibrations

Le matériel roulant est un environnement hostile pour l’électronique. Chaque fois qu'un train heurte un aiguillage, l'énergie cinétique à haute fréquence se propage des bogies à travers le châssis et directement dans les panneaux du plafond. Lorsque les autorités de transport se plaignent de lumières vacillantes dans les cabines ou de luminaires suspendus morts, le problème vient rarement de la puce LED elle-même. La panne remonte presque toujours au boîtier mécanique.

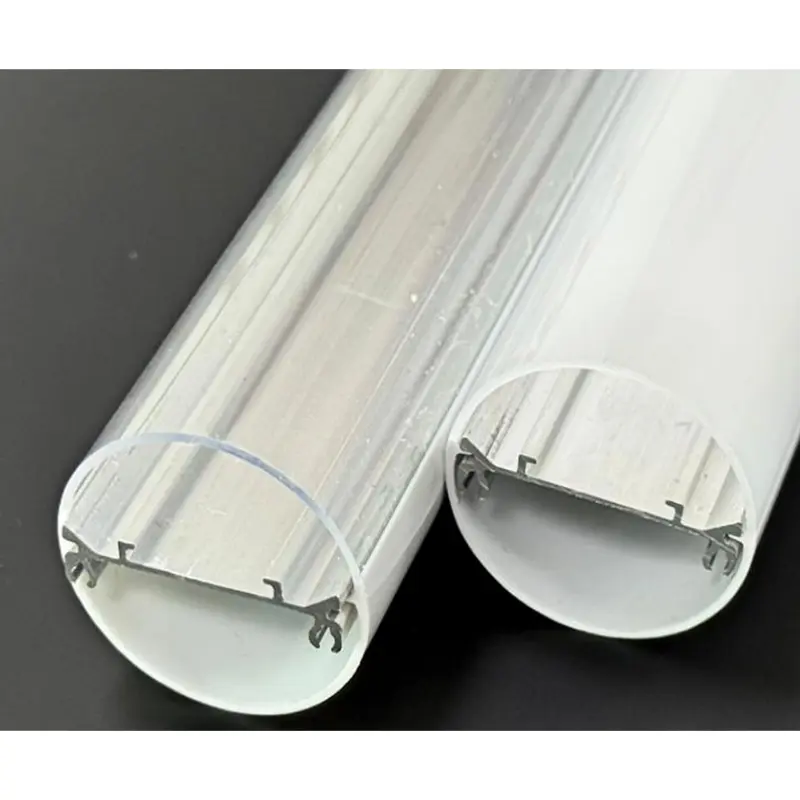

UnBoîtier d'éclairage pour véhicule ferroviaire à LEDn'est pas seulement une couverture décorative. Il s'agit d'un amortisseur structurel, d'un système de gestion thermique et d'une principale barrière de sécurité pour les personnes. Si la conception de l'extrusion ne tient pas compte de la résonance harmonique, de la dilatation thermique ou des codes d'incendie en transit, le système d'éclairage tombera en panne bien avant sa durée de vie nominale. Concevoir pour cet environnement nécessite d'abandonner les hypothèses d'éclairage commercial standard et l'ingénierie spécifiquement pour les mouvements violents et constants.

Diagnostic des défaillances mécaniques et thermiques de l'éclairage du matériel roulant

Pour concevoir un meilleur logement, vous devez d’abord comprendre exactement comment les conceptions actuelles se décomposent sur le terrain. Les environnements ferroviaires soumettent les luminaires à un mélange complexe de chocs physiques, de variations de température extrêmes et d’un espace aérien confiné. Lorsqu'un boîtier est mal conçu, les symptômes se présentent généralement sous trois modes de défaillance distincts.

Micro-fissuration des joints de soudure
La cause la plus fréquente du scintillement des feux des trains est la fatigue mécanique. Lorsqu'une extrusion LED en aluminium est montée rigidement sur un panneau de plafond vibrant sans amortissement approprié, le boîtier transfère cette énergie cinétique directement au PCB interne. La flexion constante provoque des microfissures dans les joints de soudure reliant les diodes à la carte. Les acheteurs blâment souvent le fabricant du PCB, mais la cause première est un boîtier qui manque d'isolation interne contre les chocs pour le plateau LED.

Craquage du polycarbonate et éjection du diffuseur
Les trains subissent des cycles thermiques sévères. Une voiture de tourisme garée pendant la nuit dans une gare de triage peut descendre en dessous de zéro, puis chauffer rapidement lorsque les systèmes de CVC et d'éclairage sont allumés. L'aluminium et le plastique se développent à des rythmes différents. Si les tolérances mécaniques entre la base en aluminium et le diffuseur en plastique sont trop serrées, la dilatation thermique crée d'immenses contraintes. Cela provoque une « fissure » – un réseau de fissures microscopiques dans le polycarbonate – ou pire, fait que le diffuseur se déforme et sort de sa trajectoire lors d'un freinage soudain.

Ensemble de compression du joint IP65
Les wagons de métro nécessitent des programmes de nettoyage agressifs, impliquant souvent un lavage à haute pression. Pour survivre à cela, un boîtier de feu de circulation à LED résistant aux vibrations a besoin d'un indice IP65 fiable. Cependant, les vibrations constantes provoquent un aplatissement des matériaux de qualité inférieure au fil du temps, un phénomène connu sous le nom de déformation rémanente par compression. Une fois que le joint perd sa mémoire, l'humidité et les produits chimiques de nettoyage contournent le boîtier, court-circuitant les composants électriques.

Critères de sélection des matériaux pour la conformité EN45545 et l'amortissement des vibrations

La spécification des matériaux pour l'éclairage ferroviaire nécessite un équilibre entre la rigidité structurelle et des exigences strictes en matière de sécurité des passagers. Vous ne pouvez pas simplement utiliser des extrusions commerciales disponibles dans le commerce. Chaque composant doit satisfaire à des normes ferroviaires strictes, notamment EN45545, qui régit le comportement au feu et les matériaux des véhicules ferroviaires.

Le profil de base : aluminium 6063-T5
Pour l’extrusion structurelle principale, l’aluminium 6063-T5 est la norme industrielle. L'état T5 offre les propriétés mécaniques exactes nécessaires à une extrusion d'aluminium LED pour le matériel roulant : il est suffisamment rigide pour s'étendre sur toute la longueur du plafond d'un wagon de train sans s'affaisser, mais suffisamment ductile pour supporter les vibrations à basse fréquence sans se fracturer. Surtout, l'aluminium 6063 offre une excellente conductivité thermique, agissant comme un dissipateur thermique très efficace pour les bandes LED à haut rendement.

Le diffuseur : Polycarbonate ignifuge (PC)
En ce qui concerne le capot optique, le PMMA (acrylique) standard est trop fragile pour les applications ferroviaires. Un impact violent le brisera, créant des éclats dangereux. L'ABS standard est bon marché mais ne répond pas aux exigences en matière de fumée et de toxicité des codes de prévention des incendies dans les transports en commun.

Vous devez spécifier un PC ignifuge (polycarbonate). Le PC peut résister à un impact direct sans se briser, ce qui le rend idéal pour les transports en commun à fort trafic. Plus important encore, les formulations personnalisées de PC peuvent répondre aux exigences de la norme EN45545 de niveau de risque 3 (HL3). Cela signifie qu'en cas d'incendie dans la cabine, le boîtier ne propagera pas la flamme et la fumée émise restera inférieure aux seuils de toxicité stricts requis pour garantir que les passagers puissent évacuer en toute sécurité.

Joints et embouts
Évitez le PVC standard ou le caoutchouc bon marché pour les joints d’embout. L’EPDM ou silicone de haute qualité est obligatoire. Ces matériaux résistent aux températures extrêmes et à la dégradation causée par les UV tout en conservant leur rebond en compression, garantissant ainsi que le boîtier du luminaire LED du véhicule ferroviaire IP65 reste étanche après des années de vibrations quotidiennes.

Validation de la dissipation thermique grâce à la simulation thermique pilotée par l'IA

La chaleur est l’ennemie de la longévité des LED. Dans un bureau commercial, un luminaire LED diffuse de la chaleur dans l’air ambiant. Dans un train à grande vitesse, le boîtier d'éclairage est souvent encastré dans un panneau de plafond isolé, directement sous un conduit CVC massif générant de la chaleur. La température ambiante autour du luminaire est déjà élevée, réduisant considérablement le delta-T (différence de température) nécessaire à un refroidissement efficace.

Avant de découper un outillage coûteux pour un nouveau profil d'extrusion, la gestion thermique doit être validée numériquement. Les flux de travail d'ingénierie modernes utilisent désormais un logiciel de simulation thermique assisté par IA pour modéliser exactement la manière dont la chaleur se déplace à travers le boîtier dans un espace confiné.

La simulation modélise le chemin thermique depuis la diode LED, à travers la pâte thermique, jusqu'au PCB et à travers les ailettes en aluminium 6063-T5. Les solveurs pilotés par l'IA peuvent rapidement itérer des centaines de géométries d'ailettes (en ajustant l'épaisseur, l'espacement et l'angle du dissipateur thermique) pour trouver la configuration exacte qui maximise la surface sans ajouter de poids inutile. Le poids est une mesure essentielle dans la conception des véhicules ferroviaires ; les boîtiers lourds augmentent la masse globale du train, augmentant ainsi la consommation d'énergie. En validant numériquement la dissipation thermique, les ingénieurs peuvent concevoir un boîtier LED sur rail de gestion thermique qui maintient la température de jonction des diodes en dessous de 80°C tout en minimisant la masse du profilé en aluminium.

Conception pour la fabricabilité (DFM) dans les profilés personnalisés en aluminium et en polycarbonate

Même le modèle CAO le plus optimisé est inutile s’il ne peut pas être fabriqué de manière fiable à grande échelle. L'extrusion de l'aluminium et des plastiques nécessite un contrôle précis du flux de matériaux, des vitesses de refroidissement et du frottement de la filière. Dongguan Jinen Lighting Technology (JE) exploite 20 lignes d'extrusion de plastique et 5 lignes d'extrusion d'aluminium, fournissant un support DFM pour détecter les défauts structurels avant la phase d'outillage.

Lors de l'ingénierie d'unboîtier d'éclairage de véhicule ferroviaire à LED personnalisé, suivez ces actions DFM spécifiques :

1. Équilibrer les épaisseurs de paroi :Assurez-vous que la section transversale de votre profilé en aluminium a une épaisseur de paroi uniforme. Les sections épaisses refroidissent plus lentement que les sections minces. Si une bride de montage lourde se trouve à côté d'une fine ailette du dissipateur thermique, le refroidissement irrégulier entraînera une déformation ou une torsion du profilé à sa sortie de la filière d'extrusion. Gardez les transitions d’épaisseur progressives.
2. Concevez de généreuses tolérances Snap-Fit pour PC :Le polycarbonate rétrécit en refroidissant. Lors de la conception des rails emboîtables où le diffuseur en PC s'enclenche dans la base en aluminium, calculez les coefficients de dilatation thermique des deux matériaux. Laisser un jeu de dilatation précis. Si l'ajustement est trop serré, le PC s'inclinera vers l'extérieur lorsque le train se réchauffera.
3. Ingénieur des canaux à joints profonds :Un indice IP65 nécessite plus que la simple compression d'un morceau de silicone. Concevez un canal de rétention dédié en forme de U dans l’extrusion d’aluminium. Les parois du canal doivent être suffisamment profondes pour verrouiller mécaniquement le joint en place afin qu'il ne puisse pas rouler ou se déplacer sous l'effet des vibrations latérales.
4. Minimisez les cavités creuses dans les profilés en plastique :Les sections creuses des extrusions de plastique nécessitent des matrices complexes et coûteuses avec des mandrins internes. Dans la mesure du possible, concevez le capot PC comme un profilé à paroi simple avec des nervures de support plutôt que comme une section tubulaire fermée. Cela réduit les coûts d’outillage et accélère la production sur la ligne d’extrusion.

Alignement des capacités d'extrusion des équipementiers avec les normes américaines d'approvisionnement en transit

Pour commercialiser un luminaire ferroviaire sur le marché américain, il faut naviguer dans un réseau complexe de spécifications d'approvisionnement, depuis les directives localisées de l'ALE jusqu'aux certifications de sécurité rigides. Les autorités de transport américaines évaluent les offres en fonction de la fiabilité et de la conformité à long terme, ce qui transfère une lourde responsabilité sur le fabricant d'éclairage et, par extension, sur ses fournisseurs de composants.

L'approvisionnement en extrusions commerciales standards entraînera des défaillances pendant les phases de tests de choc, de vibration et d'incendie. Vous avez besoin d'un partenaire OEM dont la base de fabrication correspond déjà aux exigences de qualité de transport. JE fournit des fabricants d'éclairage OEM dans le monde entier, proposant à la fois des moules publics pour les applications standard et des moules privés pour des conceptions exclusives et de haute spécification.

En vous associant à un fabricant qui comprend naturellement les tolérances requises pour l'aluminium 6063-T5 et le polycarbonate conforme à la norme EN45545, vous éliminez la phase d'essais et d'erreurs du développement du produit. Vous obtenez des boîtiers qui s'emboîtent proprement, se ferment hermétiquement et résistent aux abus mécaniques incessants de l'environnement ferroviaire. Pour obtenir des spécifications techniques sur des profils personnalisés ou pour examiner des moules existants prêts pour le transport, évaluez un produit éprouvé.Fabricant de boîtiers d'éclairage de métro OEMqui peut fournir la base mécanique précise exigée par votre prochain projet de transport en commun.
