Boîtier de lampe LED pour véhicule sur rail : profils conformes à la norme EN 45545-2

Vous avez besoin d'un boîtier qui répond aux normes incendie du matériel roulant sans faire fondre votre nomenclature. Le boîtier de lampe pour véhicule ferroviaire JE LED associe un dissipateur thermique en aluminium 6063 à un diffuseur en polycarbonate conforme à la norme EN 45545-2. Il est construit spécifiquement pour les assembleurs d'éclairage B2B et les entrepreneurs qui modernisent les trains lourds, les wagons de métro et les bus de transport en commun où les défaillances matérielles constituent un énorme handicap.

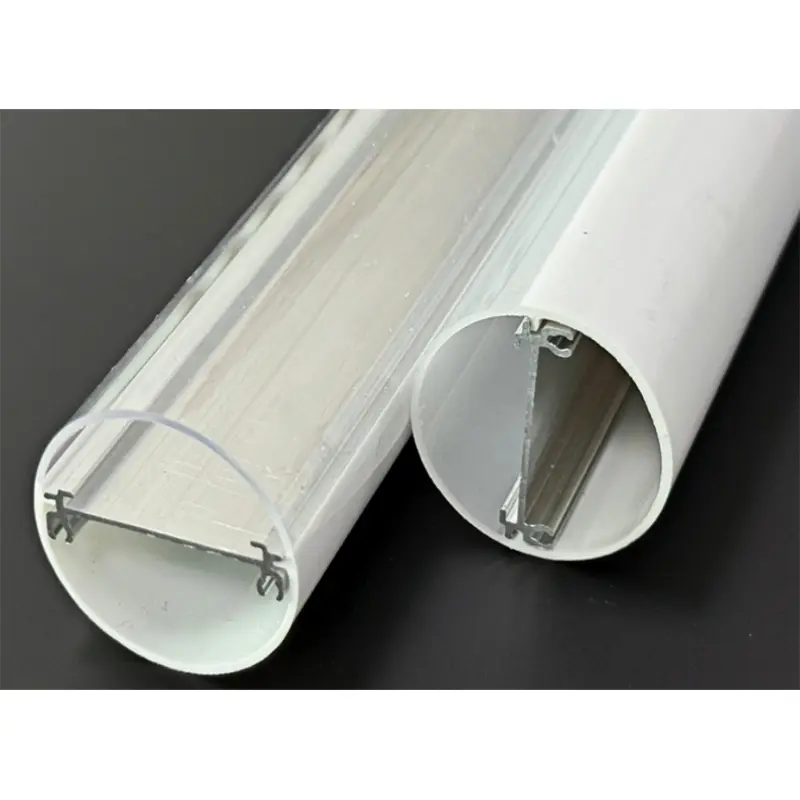

Le profil d'extrusion de polycarbonate et d'aluminium JE-231

Les boîtiers en plastique pur se déforment sous les vibrations constantes du transport ferroviaire. Les luminaires entièrement en aluminium pèsent trop pour des plafonds continus. Le profil JE-231 résout ce problème en combinant un dos rigide en alliage d'aluminium 6063 avec une couverture spécialisée en polycarbonate.

La base en aluminium agit à la fois comme épine dorsale structurelle et comme pont thermique. Les bandes LED à haut rendement génèrent une chaleur localisée qui dégrade la durée de vie des diodes si elles sont piégées dans un tube en plastique scellé. Le canal en aluminium évacue cette chaleur, permettant au luminaire de conserver sa puissance lumineuse spécifiée pendant une durée de vie de 50 000 heures.

Pour la couverture, nous extrudons du polycarbonate résistant aux chocs plutôt que de l'acrylique standard. L'acrylique se casse sous l'impact physique. Le polycarbonate fléchit. Ce choix de matériau empêche le boîtier de se briser si un passager le heurte ou si une équipe de maintenance laisse tomber un outil lors d'une inspection.

Conformité en matière de sécurité incendie : normes EN 45545-2 et UL-94 V0

Spécifier l’éclairage des transports en commun signifie se conformer à des mandats stricts en matière de sécurité incendie. Un boîtier de tube LED standard disponible dans le commerce échouera immédiatement à un audit du matériel roulant.

Le polycarbonate utilisé dans notreBoîtier de lampe LED pour véhicule ferroviaireest conçu pour répondre à la norme EN 45545-2, la norme européenne relative au comportement au feu des matériaux des véhicules ferroviaires. Cette directive impose des limites strictes en matière d'opacité et de toxicité des fumées. Si un incendie se déclare dans un tunnel de métro, les passagers doivent pouvoir voir les sorties et ne peuvent pas inhaler les halogènes toxiques émis par la combustion des plastiques du plafond.

Simultanément, le boîtier porte un indice ignifuge UL-94 V0. Comprenez la différence entre les classifications UL-94 avant de spécifier une extrusion de plastique pour les environnements passagers :

• Classement V2 :Arrête de brûler dans les 30 secondes, mais permet des gouttes enflammées. Complètement inacceptable pour l’éclairage aérien des transports en commun.
• Classement V1 :Arrête de brûler dans les 30 secondes, aucune goutte enflammée n'est autorisée.
• Classement V0 :Arrête de brûler en 10 secondes, pas de gouttes enflammées. Il s’agit de la base obligatoire pour un boîtier de tube LED de transport robuste.

Les plastiques commerciaux moins chers fondront et projetteront du feu sur les sièges situés en dessous. La spécification d'un véritable boîtier d'éclairage de transit à LED ignifuge V0 élimine ce mode de défaillance critique.

Protection IP65 pour les environnements de métro et de trains lourds

Les plafonds des trains sont des environnements hostiles. La poussière de frein, les particules de carbone et les systèmes de lavage à haute pression compromettent facilement les luminaires commerciaux standard.

Un boîtier de lampe LED pour véhicule ferroviaire IP65 empêche la poussière conductrice de court-circuiter le PCB interne. Le « 6 » en IP65 garantit des performances d'étanchéité à la poussière. Le « 5 » certifie que le boîtier résiste aux jets d'eau basse pression venant de toutes directions. Lorsque les équipes de maintenance nettoient sous pression l’intérieur d’une voiture de métro, les joints en silicone et les embouts empêchent l’humidité de pénétrer dans l’électronique interne.

Atteindre cette cote nécessite des tolérances d’extrusion exactes. Si le diffuseur en polycarbonate ne s'insère pas parfaitement dans le canal en aluminium, la dilatation thermique créera des micro-interstices au fil du temps. Notre processus d'outillage maintient des tolérances dimensionnelles suffisamment strictes pour maintenir l'étanchéité IP65 sur des variations de température allant de -20°C à 45°C.

Autorisations internes pour l’intégration des capteurs IoT 2026

Les autorités de transport ne se contentent plus d’acheter des lumières. Ils achètent des rails d'alimentation montés au plafond pour les capteurs de présence, les balises Bluetooth et les modules de sonorisation automatisés.

Lorsque vous spécifiez un boîtier, le jeu interne dicte votre chemin de mise à niveau. Un boîtier de lampe de train LED standard de 26 mm de diamètre s'adapte parfaitement à un PCB de base de style T8. Cependant, si votre contrat de transport nécessite l'intégration du matériel IoT directement dans le luminaire, vous avez besoin d'un profil avec une cavité interne plus profonde.

La série JE-231 fournit des emplacements internes dédiés. Vous faites glisser la carte LED principale dans le canal thermique inférieur, laissant l'espace supérieur ouvert pour le câblage secondaire ou les cartes de capteurs à profil bas. Cette séparation évite les interférences de signal et maintient le faisceau de câbles organisé lors de l'assemblage final.

Spécification de longueurs personnalisées et de dimensions de PCB pour l'assemblage OEM

Les dimensions disponibles dans le commerce conviennent rarement aux plafonds de transit personnalisés. Le boîtier de lampe LED d'un wagon de métro s'étend souvent jusqu'à 2 400 mm ou nécessite des parcours continus et sans espace pour s'adapter au design intérieur du wagon.

En tant que fabricant chinois avec huit ans d'expérience en extrusion, JE opère en tant qu'OEM de boîtiers d'éclairage de train à LED T8 direct. Nous découpons les profils selon les spécifications exactes du projet, réduisant ainsi considérablement la fabrication sur site requise par vos équipes d'assemblage.

Vous devez faire correspondre la largeur de piste interne du boîtier à votre PCB. Une carte trop lâche dans le canal vibrera sous les vibrations du train, fatiguant éventuellement les joints de soudure jusqu'à ce que la lumière tombe en panne. Une planche trop serrée se courbera lors de la dilatation thermique. Nous extrudons des profils d'éclairage de véhicules ferroviaires à LED personnalisés avec des emplacements de carte précis pour correspondre à vos PCB FR4 ou en aluminium spécifiques.

Approvisionnement et échantillonnage pour les projets de transport en commun aux États-Unis

L'approvisionnement en composants pour les projets de transport en commun nord-américains nécessite un équilibre entre le strict respect de l'échelle de production. Les équipes d'ingénierie perdent souvent des semaines à tester des boîtiers qui échouent finalement à la certification incendie.

Commencez par vérifier l’ajustement physique et les performances thermiques. Vous pouvez demander des échantillons coupés de nosBoîtier de tube LED conforme à la norme EN 45545-2pour exécuter vos propres tests IP, maquettes de vibrations et analyses thermiques.

Une fois que votre équipe d’ingénieurs a approuvé le profil d’extrusion et les joints d’embout, nous passons à la production en volume. Les délais standards sont de 15 à 20 jours pour les moules existants. Si votre contrat nécessite une section transversale modifiée ou des supports de montage spécifiques pour une flotte de métro plus ancienne, un outillage personnalisé ajoute environ deux semaines au calendrier initial. Évaluez les échantillons, vérifiez la note V0 dans votre propre laboratoire et verrouillez les dimensions de votre assemblage.
