Câblage du capuchon d'extrémité G5

Tout d'abord, veuillez clarifier : qu'entendez-vous exactement par « fil » ?

Dans le processus de fabrication des tubes LED T5 et G5, « monofil/multifilaire/sans fil » fait généralement référence au nombre de fils partant du capuchon d'extrémité, et non à la méthode d'alimentation du tube lui-même (alimentation simple/double). Ces deux concepts se confondent facilement.

• Fil unique :Le capuchon d'extrémité ne fait sortir qu'un seul fil, généralement le fil sous tension (L) ou le fil neutre (N).

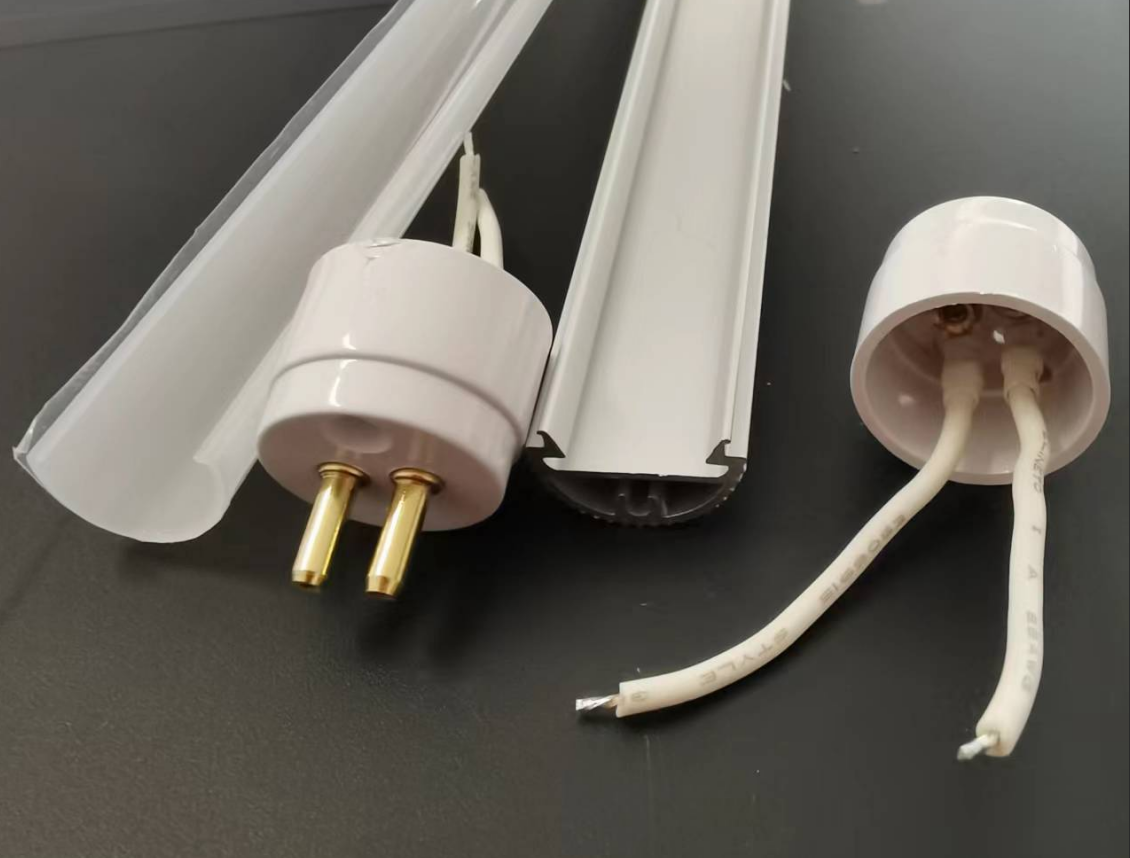

• Multifilaire (double fil) :Le capuchon d'extrémité fait sortir deux fils, généralement un fil sous tension et un fil neutre.
• Sans fil:Le capuchon lui-même ne fait sortir aucun fil ; il n'y a que deux broches G5.

Une fois cela clarifié, la logique combinatoire qui en résulte est facile à comprendre.

Combinaison 1 : une extrémité à fil unique + une extrémité sans fil → Tube alimenté à une extrémité

Il s'agit de la configuration la plus courante pour les tubes LED intégrés T5 sur le marché.

Méthode de connexion :L'alimentation est fournie uniquement à partir de l'extrémité monofilaire. Ce fil unique se connecte au fil sous tension ou neutre, tandis que l'autre fil (sous tension ou neutre) est directement connecté à une broche à l'autre extrémité via le circuit interne du tube de la lampe. À l'extrémité sans fil, une broche est responsable de la fixation mécanique et de la conductivité, tandis que l'autre broche peut être déconnectée ou court-circuitée en interne.

Il existe cependant un détail de fabrication critique : l'espacement des broches du support de lampe T5 G5 n'est que de 5 mm. Lorsqu'une extrémité est alimentée, les deux broches sont très rapprochées et un câblage interne inapproprié peut facilement provoquer un court-circuit. Par conséquent, l'isolation et la disposition du câblage à l'intérieur de l'embout à fil unique sont un indicateur clé du savoir-faire du fournisseur d'embout.

Scénarios d'application :Éclairage de bureau, éclairage d'étagère de supermarché, éclairage d'armoire, éclairage de vitrine. Ces types de lampes utilisent généralement un support intégré, ne nécessitant qu'une seule entrée d'alimentation, simplifiant ainsi l'installation, et les utilisateurs finaux n'ont besoin d'aucune connaissance en électricité.

Combinaison deux : un fil de chaque extrémité → Tube de lampe alimenté à double extrémité

Cette méthode est courante dans les projets de rénovation technique.

Méthode de connexion :Faites passer un fil depuis les culots de lampe aux deux extrémités du tube de la lampe. Connectez une extrémité au fil sous tension (L) et l'autre extrémité au fil neutre (N). Le courant entre par une extrémité et sort par l’autre. Les deux broches G5 à l'intérieur du culot de la lampe sont court-circuitées, formant une seule électrode.

Pourquoi l'alimentation électrique à double extrémité est-elle préférée en ingénierie ?Lors de la rénovation d'anciens supports de lampes fluorescentes, les supports G5 d'origine sont généralement connectés en parallèle, ce qui signifie que les deux broches sont court-circuitées en interne. Les lampes à double culot peuvent être directement adaptées à ce type de support sans avoir besoin d'être remplacées par un support non parallèle. Si une lampe à une extrémité est installée dans un support parallèle, elle se court-circuitera immédiatement à la mise sous tension. Cela s'est produit dans la communauté des ingénieurs de Hong Kong ; certains ont même brûlé le boîtier en plastique de l'ancien support.

Précautions de production :Les deux extrémités du culot de lampe à double extrémité doivent avoir des fils, mais les couleurs des fils doivent être clairement distinguables (par exemple, une extrémité marquée L, l'autre N) pour éviter un câblage inversé pendant l'installation. De plus, le câblage interne de la lampe fluorescente à double extrémité doit garantir qu'il n'y a aucune connexion électrique entre les deux extrémités ; sinon, la lampe court-circuitera.

Scénarios d'application :Ateliers d'usine, parkings, entrepôts et centres logistiques. Ces emplacements nécessitent souvent la mise à niveau d'anciens supports de lampes fluorescentes, et les solutions d'alimentation électrique à double extrémité offrent une meilleure compatibilité.

Combinaison 3 : une extrémité avec un fil sous tension (double fil) + une extrémité avec un embout sans fil → Alimentation asymétrique améliorée

Cette combinaison est une version améliorée de l'alimentation asymétrique, adaptée aux scénarios avec des exigences de sécurité et de fiabilité plus élevées.

Méthode de connexion :Le capuchon d'extrémité de l'alimentation électrique fait sortir les fils sous tension et neutre, se connectant directement à l'alimentation du pilote ou à l'alimentation secteur. L'extrémité sans fil est uniquement utilisée pour le support mécanique et la connexion du circuit, et ne gère pas l'entrée d'alimentation.

Différence par rapport à la solution monofilaire à une extrémité :Dans la solution à un seul fil et à une extrémité, le câblage interne du tube de lampe nécessite une conception « un fil entrant et un autre fil se connectant en interne à l'autre extrémité », ce qui rend le câblage interne relativement complexe. En revanche, dans la solution à deux fils et à une extrémité, les fils sous tension et neutre sont introduits par le même capuchon d'extrémité, ce qui permet d'obtenir une conception de circuit interne plus directe, réduisant les points de défaillance potentiels et améliorant la sécurité.

Avantages de production :Pour les fabricants de tubes de lampes T5 intégrés, cette méthode offre une efficacité d'assemblage plus élevée que l'utilisation d'embouts à une extrémité. Étant donné que tous les cordons d'alimentation sont concentrés à une seule extrémité, il n'est pas nécessaire de procéder à un câblage croisé à l'intérieur du tube de la lampe, réduisant ainsi le risque de courts-circuits internes.

Applications :Éclairage médical, éclairage pédagogique, présentoirs commerciaux haut de gamme.
