Embout étanche pour tubes

Cet embout étanche pour tubes LED, fabriqué par le fabricant professionnel et fournisseur OEM JE, est en polycarbonate et est livré avec un écrou étanche. Il est assemblé selon une méthode de collage, ce qui permet à l'ensemble du tube d'atteindre un indice de protection IP65. Il convient à l'éclairage d'usines à LED moderne et à d'autres applications nécessitant des tubes étanches.

Caractéristiques du produit

Tailles des embouts par type de tube

C’est là que les gens sont confus. "T8" ne vous indique pas la taille de l'embout. Vous devez faire correspondre le diamètre du tube et la configuration des broches.

Pour les embouts étanches T8, la longueur efficace est généralement d'environ 12 mm. Les embouts T12 sont un peu plus longs, parfois 13,5 mm ou même 20 mm de longueur totale selon la conception.

Une chose qui fait trébucher les gens : les embouts T8 et T5 ne sont pas interchangeables. Le diamètre du tube et la taille de la douille sont complètement différents. Vous ne pouvez pas simplement forcer un capuchon T8 sur un tube T5. Il existe des capuchons adaptateurs qui vous permettent de faire passer un tube T5 dans une prise T8, mais c'est un produit différent.

Tailles d'écrous étanches : la partie que tout le monde oublie

Le capuchon d'extrémité ne représente que la moitié de l'imperméabilisation. La noix est l’autre moitié. Et voilà : la taille de l'écrou dépend entièrement du diamètre de votre câble, pas de la taille de votre tube.

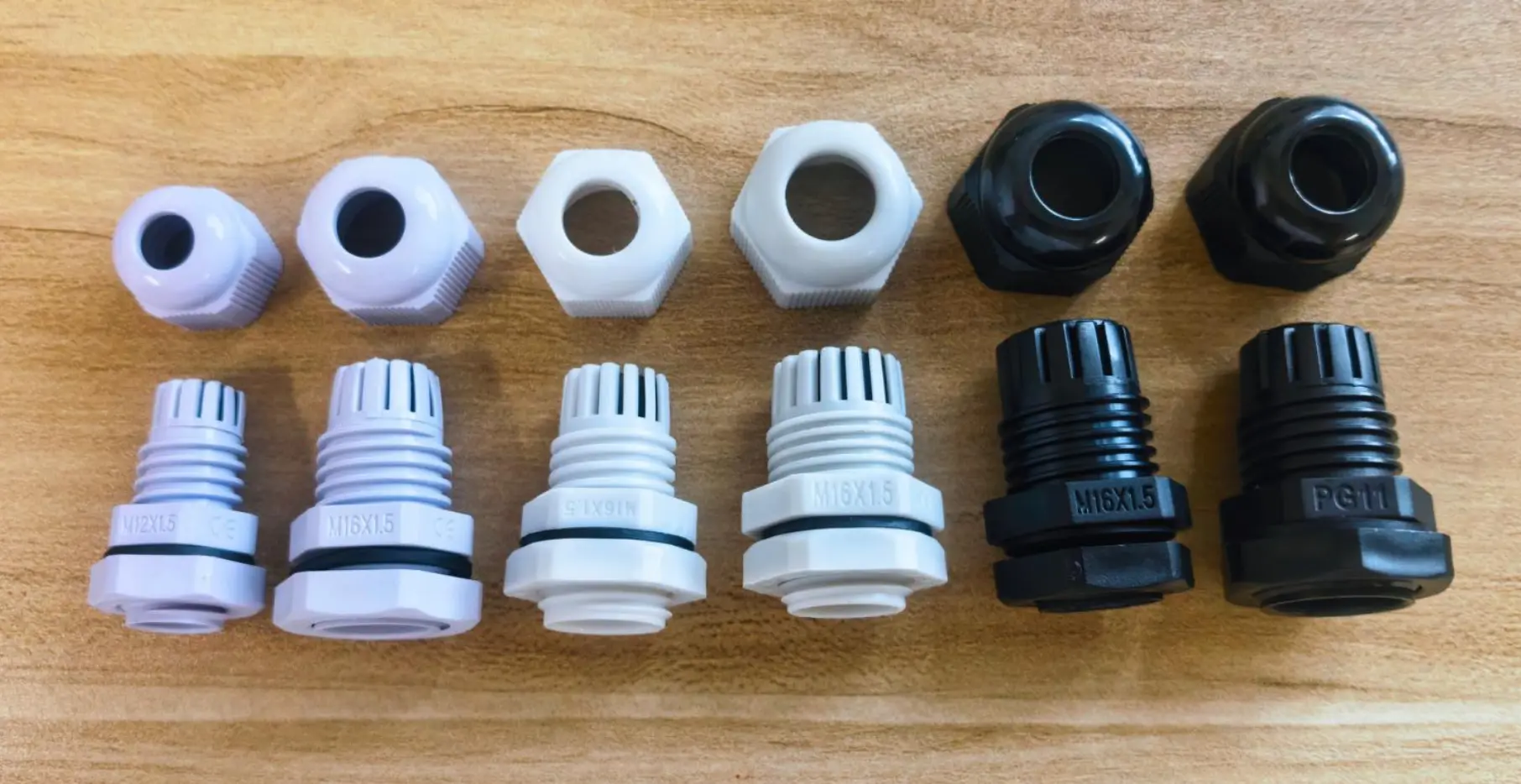

Les tailles d'écrous étanches standard de JE sont :

● M12 × 1,5 – pour câble d'un diamètre de 3 à 6 mm

● M16 × 1,5 (normal) – pour câble d'un diamètre de 4 à 8 mm

● M16 × 1,5 (grosse tête) – pour câble d'un diamètre de 5 à 10 mm

C'est la gamme de base. Certains fournisseurs proposent également des variantes PG7 et PG9, qui ont essentiellement les mêmes tailles de filetage mais utilisent la norme PG (Panzergewinde). PG7 correspond à peu près à M12, et PG9 à M16.

Le matériel compte aussi. La plupart des écrous étanches en plastique sont fabriqués à partir de PA (nylon) ou de PP (polypropylène). L'AP est le meilleur choix : elle est plus résistante, plus dure et dure plus longtemps. Le PP est moins cher mais plus fragile avec le temps.

Si vous ne savez pas quelle taille choisir, mesurez le diamètre extérieur de votre câble avec un pied à coulisse. Ajoutez un millimètre ou deux pour la compression du joint et choisissez la taille d'écrou qui couvre cette plage. Un écrou trop gros signifie que le joint ne se comprime pas correctement. Trop petit et vous ne pouvez pas faire passer le câble.

Applications

La réponse évidente est « à l’extérieur ». Mais ce n’est pas tout.

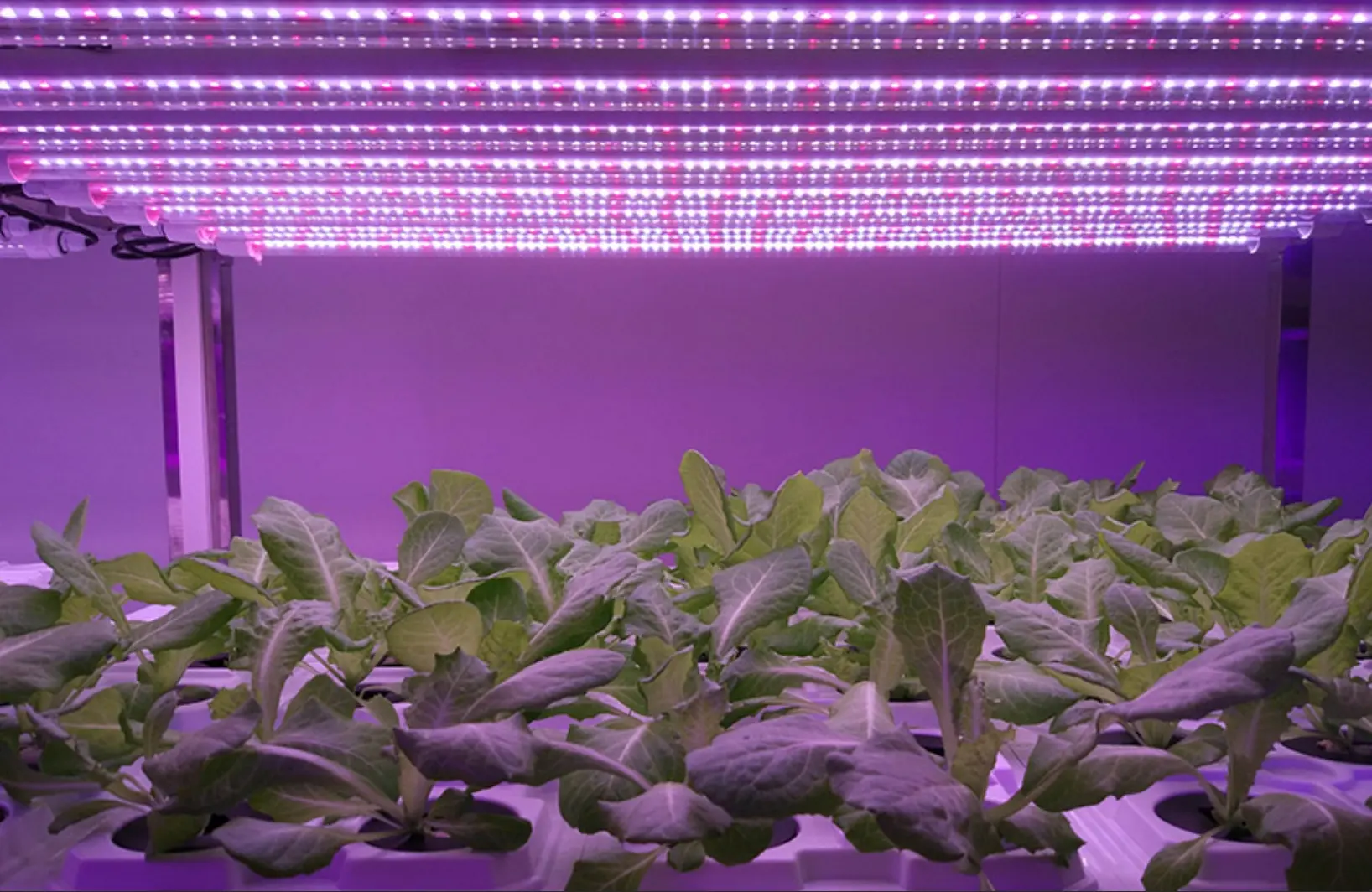

Plantez des usines et des salles de culture. Il s’agit probablement de l’application qui connaît la croissance la plus rapide à l’heure actuelle. Les lampes de culture à LED fonctionnent 12 à 18 heures par jour dans des environnements avec une humidité relative de 60 à 80 %. Les embouts standard G13 se corroderont et se court-circuiteront en quelques mois. Les embouts étanches T8 avec protection IP65 sont la solution standard.

Parkings et espaces souterrains. Ces zones sont humides, mal ventilées et de l’eau coule souvent du plafond. Les embouts IP65 ou IP67 maintiennent les tubes en fonctionnement sans entretien constant.

Cuisines commerciales et transformation des aliments. Vapeur, graisse et lavages quotidiens. IP65 est le minimum ici. Certaines installations sont conformes à la norme IP69K pour le nettoyage à haute pression.

Bâtiments agricoles. Les poulaillers, les fermes laitières et les serres contiennent tous de l’ammoniac et de l’humidité dans l’air. L'ammoniac est particulièrement nocif : il attaque les plastiques standards et les contacts métalliques. Les embouts en PC avec joints scellés résistent beaucoup mieux.

Chambres froides et chambres de congélation. Les variations de température provoquent de la condensation. Lorsque vous ouvrez la porte d’un congélateur, l’air chaud et humide s’engouffre et se condense sur toutes les surfaces, y compris à l’intérieur de vos luminaires. Des embouts étanches dotés de joints appropriés empêchent l'humidité d'atteindre le pilote et les LED.

Signalétique extérieure et caissons lumineux. Si vous avez déjà vu une boîte lumineuse avec des taches d'eau à l'intérieur du diffuseur, vous savez ce qui se passe lorsque l'embout tombe en panne.

Une note rapide sur l'installation

L'embout lui-même ne fait pas grand-chose si vous ne l'installez pas correctement. Deux choses comptent :

Adhésif. La plupart des embouts étanches pour tubes sont conçus pour être collés sur le tube, pas seulement poussés. Appliquez un cordon de silicone ou l'adhésif recommandé par le fabricant autour du bord intérieur, appuyez sur le capuchon et maintenez-le pendant environ 30 secondes. Laissez durcir 30 minutes avant de manipuler.

Couple d'écrou. Ne serrez pas trop l'écrou étanche. Le joint doit se comprimer et non être écrasé. Un serrage manuel plus un quart de tour suffit généralement. Un serrage excessif peut fissurer les filetages en plastique, en particulier sur les écrous moins chers.

Détails du produit

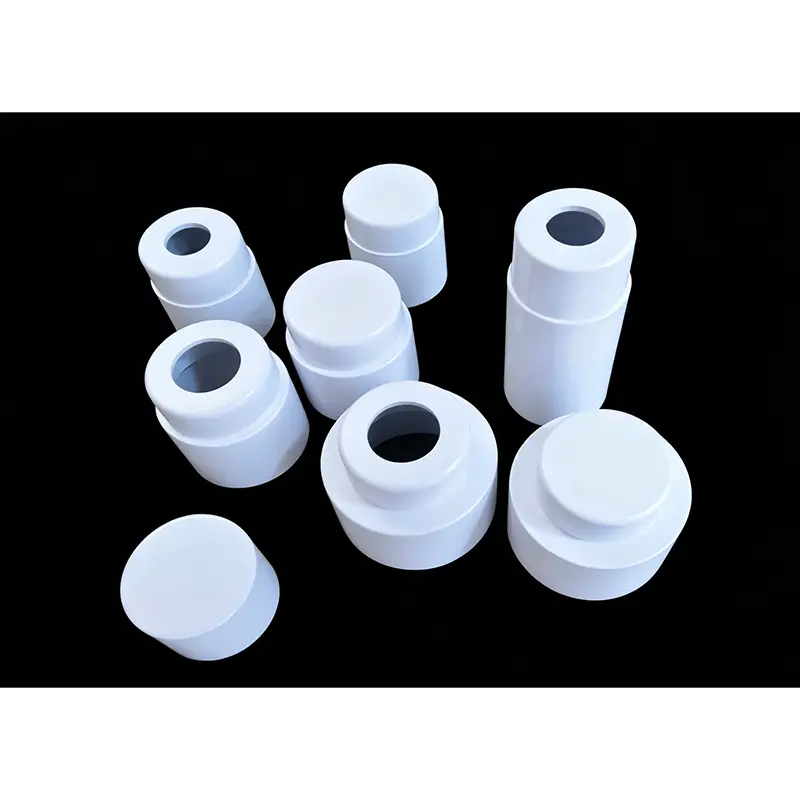

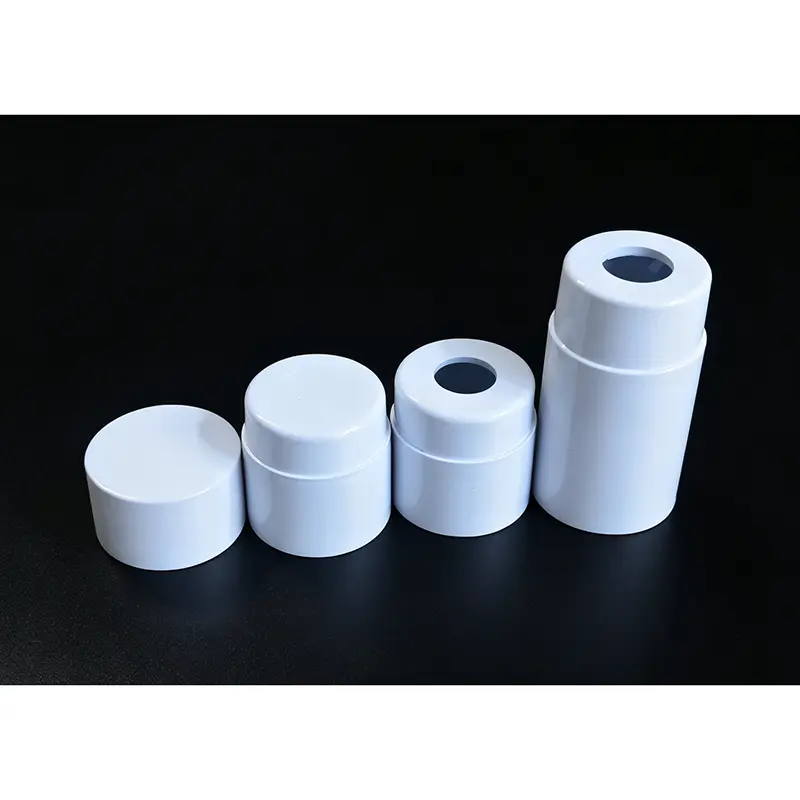

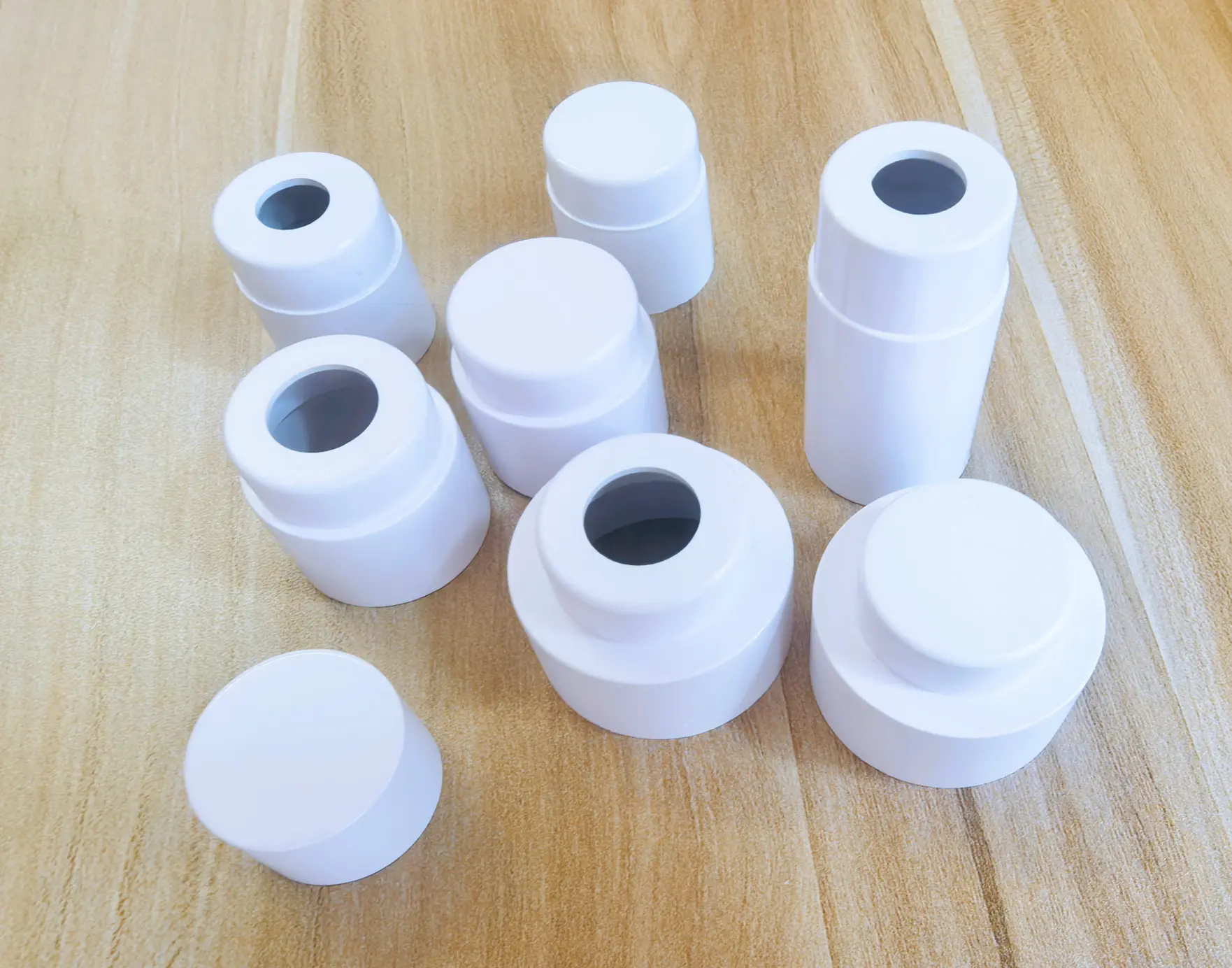

Types d'embouts étanches pour tubes :

Tous les embouts étanches ne sont pas égaux. Voici la répartition :

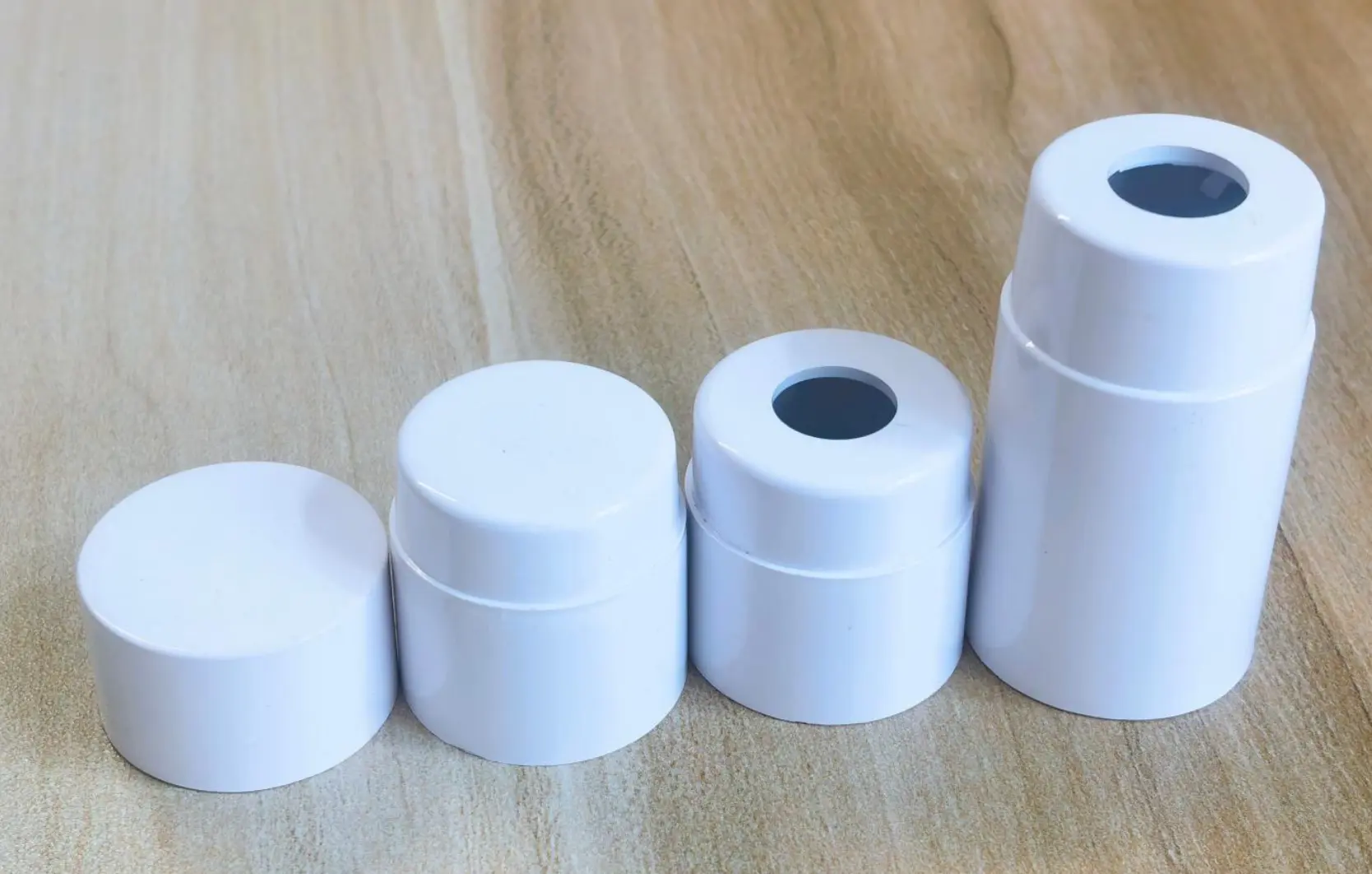

Embout standard scellé (sans trou). Celui-ci n’a pas d’ouverture pour le fil. Il passe sur l'impasse du tube où aucun câble ne sort. Si votre tube est alimenté par une seule extrémité, c'est ce que vous mettez de l'autre côté.

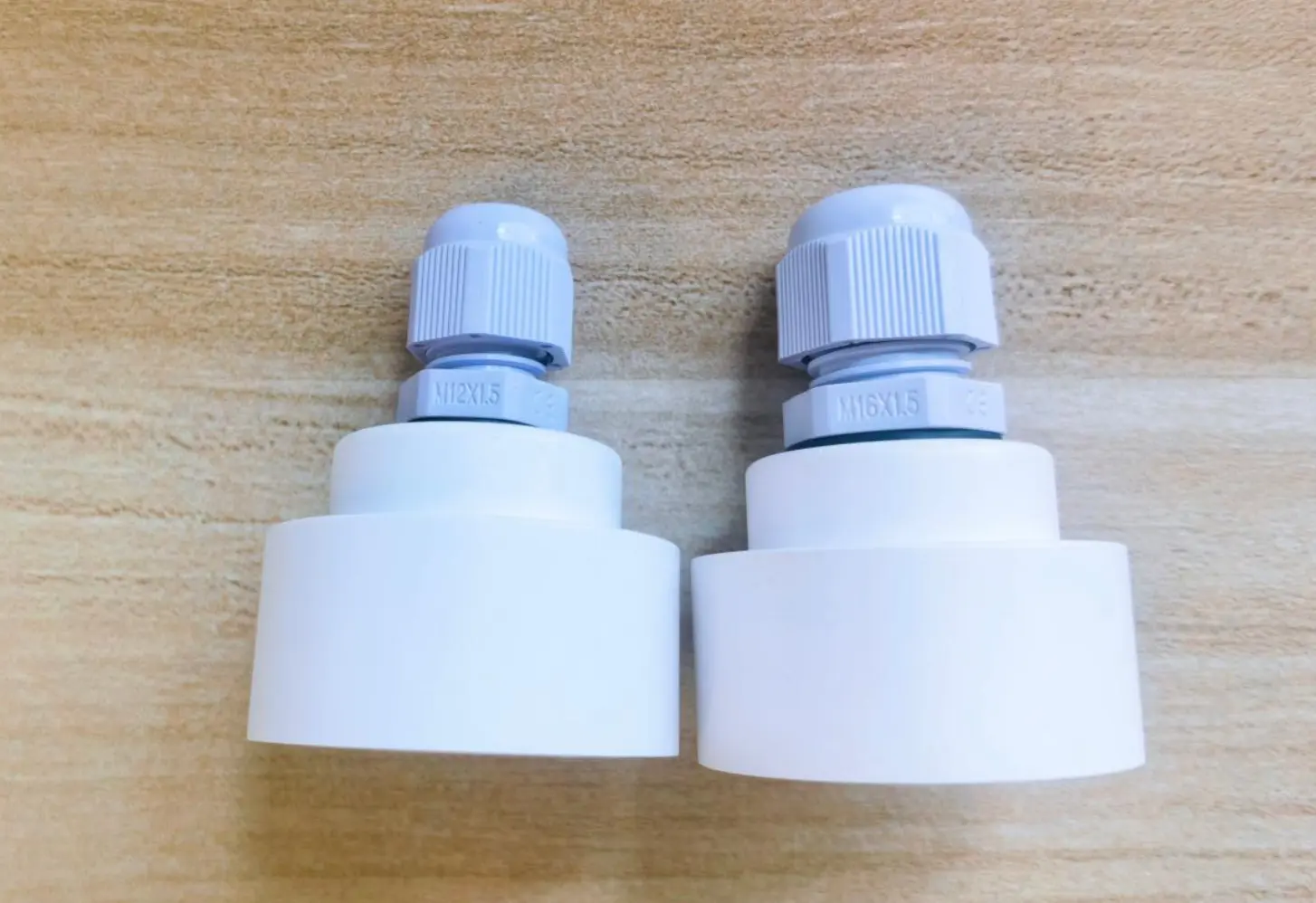

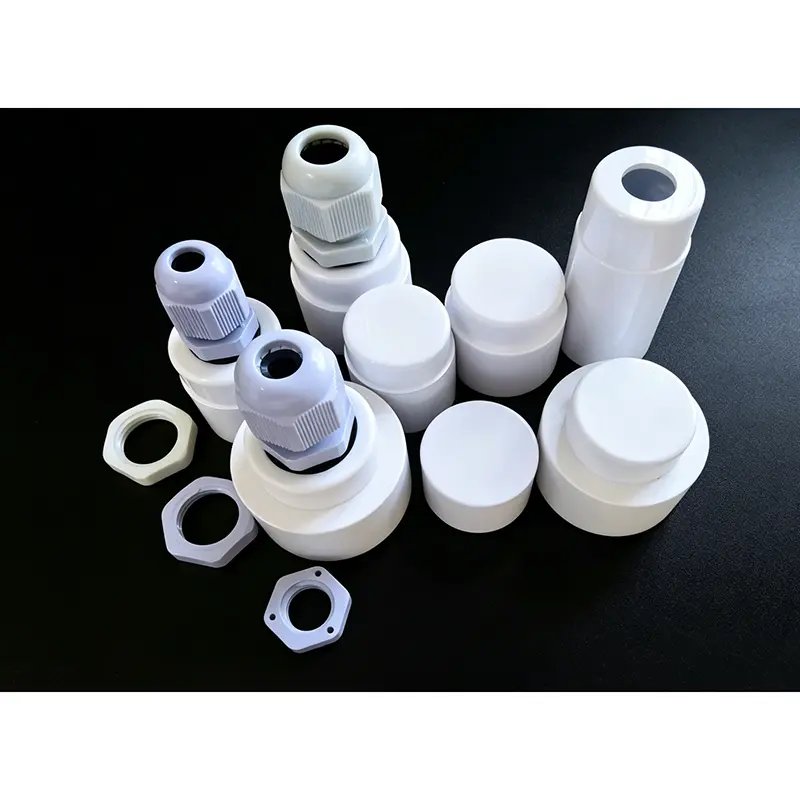

Embout étanche avec port pour écrou. C’est ce à quoi les gens pensent généralement lorsqu’ils disent « embout étanche ». Il possède une ouverture filetée dans laquelle vous vissez un écrou étanche. L'écrou comprime un joint en caoutchouc autour du câble, créant ainsi un joint IP65 ou supérieur.

Embout intégré avec espace pilote intégré. Certains embouts T8 étanches ont de la place à l'intérieur pour un pilote intégré. Cela élimine le besoin d'un pilote externe, ce qui représente un problème énorme pour les configurations d'éclairage d'usine où vous essayez de garder tout compact.

Embouts de vis de verrouillage et embouts de marche. Il s'agit davantage de rétention mécanique que d'étanchéité, mais certaines versions peuvent être associées à des joints d'étanchéité pour une protection IP65.

Qualification du produit

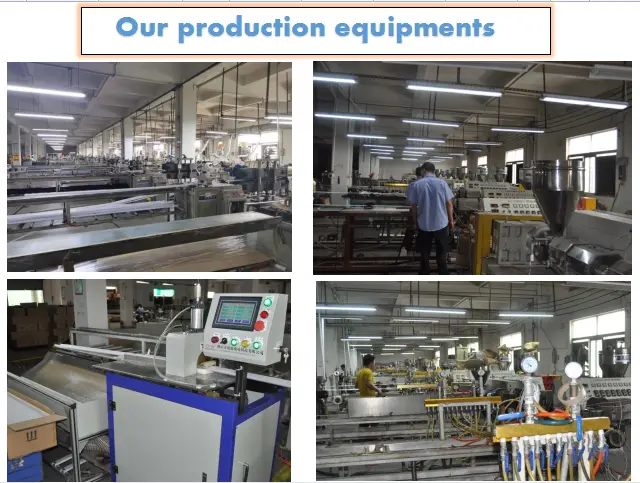

En tant que fabricant professionnel de profilés en aluminium LED et de profilés en plastique LED, voici nos principales machines :

1. 20 machines d'extrusion de plastique

2. 5 machines d'extrusion d'aluminium,

3. Une sphère d'intégration professionnelle pour tester si les lampes fabriquées par notre kit de lampes peuvent répondre aux différents indicateurs requis par les clients,

4. Un équipement de test de source lumineuse standard professionnel pour tester la transmission de la lumière et d'autres propriétés des abat-jour en plastique.

JE se concentre toujours sur la qualification des produits, depuis les matières premières en aluminium et en plastique jusqu'à la ligne de production d'extrusion, du contrôle de la qualité des échantillons au contrôle de la production de masse, de l'emballage parfait et solide au service complet.

Livraison, expédition et service

FAQ

T1. Vos produits peuvent-ils être installés par temps froid ?

Re : Oui, la résistance aux intempéries du PC est de -40 degrés à 120 degrés.

Q2. Quels types d’éclairage LED peuvent utiliser vos profilés ?

Re : éclairage d'armoire à LED, bandes lumineuses à LED, tubes T5/T6/T8/T10/T12, tubes tri-proof et tubes de forme spéciale, etc.

Q3.Combien de personnel dans votre usine ? Re : 50 à 80 employés dans la chaîne de production. 8 membres du personnel dans l'équipe de vente, 10 membres du personnel en R&D.

Q4. Quelle est la durée de votre délai de livraison ?

Re : Pour nos articles réguliers, le délai de livraison est d'environ 3 à 5 jours. Pour les articles personnalisés, le délai de livraison est d'environ 25 à 35 jours, temps de fabrication des outils compris.

Q5. Quels sont vos processus habituels pour les commandes régulières ?

Re : Nous suggérons fortement au client de donner les prévisions pour les trois prochains mois. Voici nos processus normaux pour les commandes régulières :

Réception du bon de commande - Les ventes confirment PI avec le client - Réception du paiement de 30 % à l'avance - L'assistant commercial procède à la production et confirme le LT exact - QC confirme que les marchandises sont prêtes à être expédiées - Réception du paiement du solde - Organisation de l'expédition - Service après-vente.
