Boîtier de tube LED T8 avec PCB de 10 mm : FAQ des acheteurs américains, contrôles d'ajustement et guide d'approvisionnement pour 2026

Points clés à retenir pour les acheteurs d’éclairage aux États-Unis

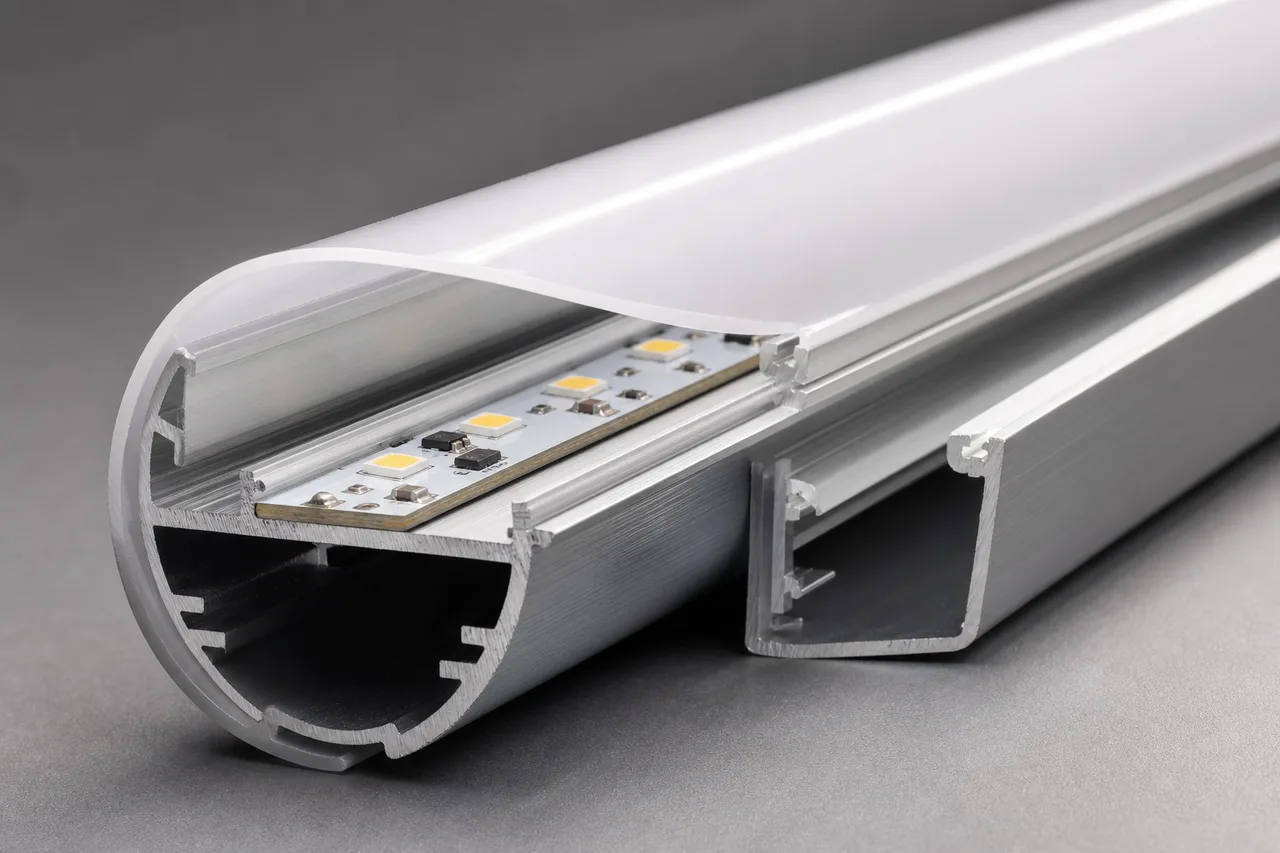

L'expressionConstruction du boîtier de tube JE semi-aluminium/semi-plastiquedécrit l'architecture pratique derrière cette catégorie de produits : une base en aluminium 6063 porte la carte LED et aide à gérer la chaleur, tandis qu'un diffuseur en polycarbonate forme le cache optique visible. Cette division est importante. L'aluminium confère au PCB une surface de montage stable et une épine dorsale mécanique prévisible ; le diffuseur contrôle l'apparence, la transmission de la lumière et l'accès au tableau. Ce n'est pas simplement une coque décorative.

Pour les acheteurs américains, la première question n’est pas le prix. C'est la compatibilité. Un PCB de 10 mm est plus étroit que de nombreuses cartes à tubes LED génériques, et le pilote doit s'insérer à l'intérieur du boîtier sans appuyer contre le diffuseur ni interférer avec les embouts. Le JE-28 est répertorié avec une hauteur de pilote maximale de 12 mm, de sorte que les détails du corps du pilote, du câblage, de l'isolation et du serre-câble doivent être vérifiés ensemble plutôt que séparément.

La norme JE-28 est IP20. Cela le rend adapté aux luminaires intérieurs secs et aux assemblages de tubes de style rénovation, et non automatiquement aux zones de lavage ou aux luminaires exposés. JE propose également des styles de boîtiers de tubes étanches pour des applications telles que l'éclairage d'usines, l'éclairage de réfrigérateurs et le stationnement extérieur, mais ceux-ci doivent être indiqués comme configuration étanche appropriée. Commencez par leBoîtier de tube JE LED T8 avec PCB de 10 mmspécification et demandez le dessin exact avant d’approuver un ordre de production.

Spécifications du boîtier JE-28 LED T8 : dimensions, matériaux et options de configuration

Le JE-28 est un boîtier T8 de 26 mm conçu pour une carte PCB de 10 x 1,2 mm. Cette dimension est le point de départ de la qualification mécanique. Une carte d'une largeur nominale de 10 mm peut toujours créer des problèmes si la hauteur de ses composants, les joints de soudure, l'emplacement des connecteurs ou la méthode de montage diffèrent de l'échantillon utilisé lors du développement du boîtier.

Le boîtier utilise une base en aluminium 6063 avec des options de diffuseur en polycarbonate et des embouts en plastique. JE répertorie une disposition de pilote interne et une hauteur de pilote maximale de 12 mm. Les longueurs disponibles vont de 600 mm à 2 400 mm, avec des longueurs personnalisées disponibles. La longueur, la finition du diffuseur, le style de l'embout et la position du pilote doivent être traités comme une seule décision d'assemblage, car chacun affecte l'installation, la distribution de la lumière et l'emballage.

Comment qualifier un boîtier T8 avant de commander : vérifications du PCB, du pilote, du diffuseur et des embouts

Un boîtier peut paraître correct sur une page de catalogue et néanmoins échouer lors de l'assemblage. Les causes habituelles ne sont pas dramatiques : un driver est trop haut de quelques millimètres, le PCB se courbe sous le diffuseur, l'embout ne retient pas correctement le tube, ou encore un connecteur ne laisse pas de place au coude du fil interne. Qualifiez l’ensemble complet, pas seulement l’extrusion d’aluminium.

1. Confirmez le contour du PCB.Envoyez à JE le dessin réel de la carte, y compris la largeur de 10 mm, l'épaisseur de 1,2 mm, les trous de montage, les protections en cuivre, les connecteurs et les composants les plus hauts. Ne vous fiez pas uniquement à la taille nominale de la carte.
2. Vérifiez l'enveloppe du conducteur.Comparez la hauteur et la largeur maximales du haut-parleur avec la limite du boîtier de 12 mm. Incluez les bornes, les thermorétractables, les manchons isolants et les sorties de fils dans l'examen des dégagements.
3. Inspectez l’ajustement du diffuseur.Testez le couvercle en polycarbonate sélectionné pour vérifier l'engagement, la courbure, les points chauds visibles et la force de retrait. Un diffuseur trop serré peut stresser l'extrusion ; celui qui est trop lâche peut trembler pendant le transport.
4. Examinez les embouts et le câblage.Confirmez le matériau du capuchon, la méthode de rétention, le passage du fil, l'accès au connecteur et si le tube fini doit répondre à une norme d'installation spécifique ou à une interface de montage client.
5. Approuver un échantillon fini.Alimentez le tube assemblé, inspectez le comportement thermique et l’apparence de la lumière, puis testez l’insertion dans le luminaire ou les clips cibles. Enregistrez les versions de composants approuvées avant de passer la commande de production.

Demandez le dessin d'extrusion et un échantillon physique lorsque le projet présente des dégagements de fixation serrés. Un échantillon expose également des problèmes d’emballage et de manipulation que les dessins ne montrent pas. Les tubes longs peuvent arriver avec des marques de diffuseur, des embouts endommagés ou une légère courbure si la conception du carton ne correspond pas à la longueur d'expédition. Ceux-ci sont peu coûteux à réparer avant la production de masse et coûteux à réparer après une expédition de distribution aux États-Unis.

FAQ : Le boîtier de tube JE-28 LED T8 est-il étanche ou adapté à l'éclairage extérieur et au congélateur ?

La spécification standard JE-28 fournie par JE est IP20, elle doit donc être traitée comme un boîtier pour emplacement sec. Cette distinction est essentielle pour les acheteurs qui souhaitent éclairer une usine, un réfrigérateur, un parking extérieur ou toute installation exposée à la condensation, aux embruns, à la poussière ou aux cycles de température. JE déclare proposer des styles de boîtiers T8 étanches pour des applications spéciales, mais la version étanche doit être identifiée et citée séparément.

Un PCB de 10 mm et un pilote interne s'adapteront-ils à ce boîtier de tube T8 ?

Oui, le JE-28 est spécifié pour un PCB de 10 x 1,2 mm et un agencement de pilote interne, avec une hauteur de pilote maximale de 12 mm. Cela ne signifie pas que chaque carte de 10 mm et chaque pilote interne s'adapteront. La LED, le condensateur, le connecteur et le fil soudé les plus hauts de votre carte doivent rester dans l'espace interne disponible. Envoyez à JE le fichier PCB et la fiche technique du pilote pour un examen d'ajustement, puis vérifiez le résultat avec un échantillon rempli.

Comment fonctionnent les échantillons, le MOQ, les longueurs personnalisées, l'outillage et l'expédition à un transitaire américain ?

JE déclare qu'il peut fournir des échantillons, des devis, des longueurs personnalisées, des extrusions OEM/ODM et des expéditions vers l'entrepôt du transitaire d'un client. Les détails commerciaux dépendent du profil sélectionné, du diffuseur, des embouts, de l'état de l'outillage, de la quantité, du conditionnement et de la disposition de destination. Demandez le délai de livraison de l'échantillon, le MOQ de production, les frais d'outillage si un moule privé est nécessaire, la tolérance de longueur de coupe, les dimensions du carton et les documents fournis avec l'expédition. Si votre équipe fait appel à un transitaire américain, fournissez l'adresse de l'entrepôt et les exigences en matière de marquage du fret avant de finaliser le devis.

Fabrication JE Dongguan, extrusion OEM/ODM et documentation des luminaires finis

JE, anciennement Dongguan Jinen Lighting Technology Co., Ltd., fabrique des composants d'éclairage LED extrudés à Dongguan, en Chine. Sa gamme comprend des profilés LED en aluminium, des profilés LED en plastique, des tubes et diffuseurs PC, des boîtiers de tubes T5, T6, T8, T10 et T12, ainsi que des boîtiers d'éclairage tri-proof. Cette gamme de produits est utile lorsqu'un projet change de taille ou de construction après le premier prototype. Un acheteur peut comparer un boîtier semi-aluminium, une base entièrement en aluminium ou un diamètre de tube différent auprès du même fournisseur plutôt que de recommencer l'ensemble du processus d'approvisionnement.

JE prend en charge les moules publics, les moules privés, l'extrusion OEM/ODM et les projets personnalisés. L'approvisionnement en moules publics peut avoir du sens pour une géométrie JE-28 standard lorsque le profil correspond déjà à vos exigences en matière de PCB et de diffuseur. Un moule privé devient plus défendable lorsque vous avez besoin d'un logement de connecteur non standard, d'une fonction de montage différente, d'un embout exclusif ou d'une section transversale révisée. Le bon choix dépend du volume attendu et du degré de contrôle dont vous avez besoin sur l’approvisionnement futur.

Pour les importateurs et les usines d’éclairage américains, la documentation doit couvrir plus qu’une photo du produit. Demandez le dessin de profil, la description du matériau, l'option de diffuseur, la tolérance de longueur, les spécifications de l'embout, les détails d'emballage et les informations électriques du luminaire terminé. Le boîtier lui-même n'est pas la même chose qu'un tube LED fini certifié. Si votre client, AHJ, distributeur ou spécification de projet nécessite des listes ou des documents de conformité particuliers, identifiez cette exigence avant de geler la conception.

JE déclare également qu'elle dessert des grossistes, des entrepreneurs, des usines d'éclairage et des clients de projets personnalisés. Cela fait du fournisseur un partenaire idéal pour l'achat de composants et le développement de tubes de marque privée, à condition que la portée commerciale soit clairement écrite. Mettez le dessin approuvé, les exemples de photos, le numéro de révision et les choix de matériaux sur la documentation d'achat. Cela évite un problème familier dans l’approvisionnement en extrusion : un lot de remplacement dimensionnellement proche mais pas réellement interchangeable.
