Guide ultime 2026 du boîtier de tube LED T8 avec PCB de 10 mm : données thermiques, CAO 3D et conformité UL

Résumé analytique : principaux points à retenir pour les fabricants de LED commerciaux aux États-Unis

Dans l’industrie nord-américaine hautement compétitive de l’éclairage commercial, les marges et l’efficacité sont essentielles au succès. Alors que les développeurs d'éclairage cherchent à optimiser les performances tout en réduisant les coûts de fabrication, le format structurel du tube linéaire T8 reste un facteur dominant. Notre produit phareBoîtier de tube LED T8 haut de gamme avec PCB de 10 mmreprésente une étape évolutive massive. En adaptant l'empreinte d'extrusion d'aluminium spécifiquement aux cartes de circuits imprimés standard de 10 mm, nous éliminons l'espace structurel mort, réduisons le poids du boîtier et réduisons les coûts des matières premières sans compromettre la rigidité.

Pour les distributeurs, sous-traitants et fabricants d'équipement d'origine (OEM) américains, cette spécialisation signifie une gestion thermique plus facile, des caractéristiques électriques prévisibles et une compatibilité physique directe avec les chaînes d'assemblage automatisées SMT (Surface Mount Technology) à grande vitesse. JE continue de soutenir ces opérations mondiales en tant que partenaire de fabrication de premier plan en Chine, comblant le fossé entre les vitesses de production à haut volume et les critères de qualité méticuleux.

Gestion avancée de la chaleur : présentation du protocole de précision ThermaCore 10 mm

Le principal goulot d’étranglement à la longévité des LED est la dégradation thermique. Pour résoudre ce défi pour les applications à haut rendement, JE a introduit leProtocole de précision ThermaCore 10 mm. Cette méthodologie de conception optimise la surface de contact entre le support PCB de 10 mm et le squelette du boîtier en aluminium AL6063-T5. En maintenant les variations de tolérance en dessous de 0,05 mm, ce protocole maximise l'efficacité du transfert de chaleur directement des diodes vers les canaux de dissipation thermique externes.

Combler le fossé : données détaillées sur la dissipation thermique et analyse d'extrusion

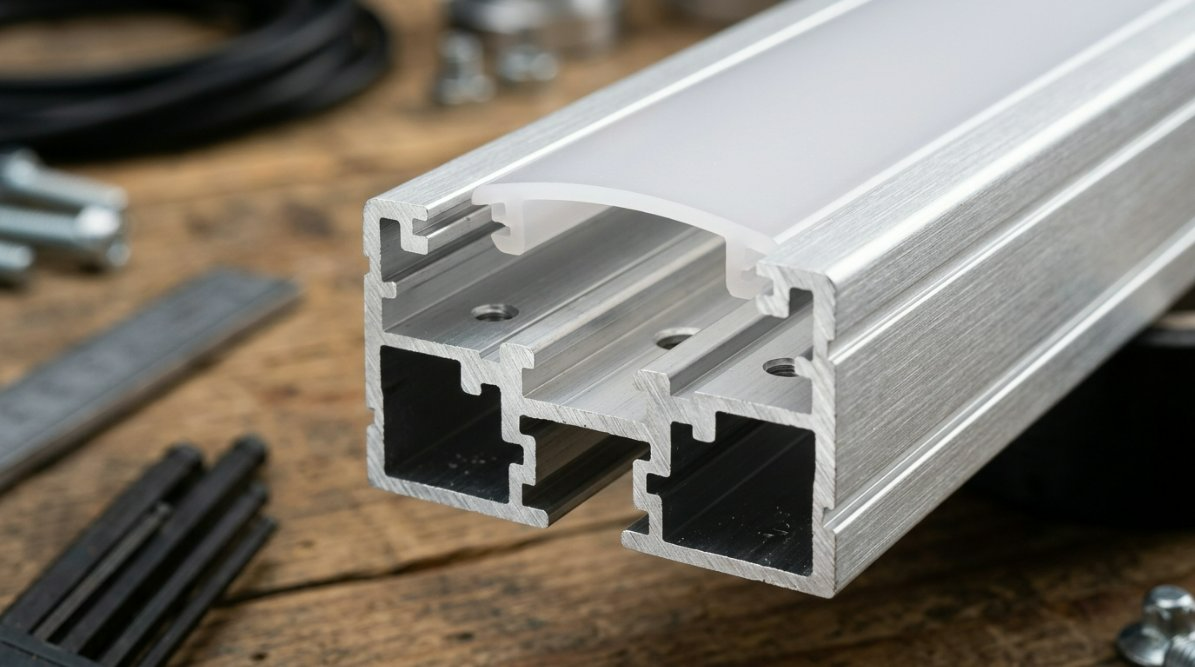

Utilisant l’alliage structurel AL6063-T5, nos profilés d’extrusion agissent comme des dissipateurs thermiques très efficaces. Dans les laboratoires d'essais, leProtocole de précision ThermaCore 10 mma démontré une conductivité thermique impressionnante de 200 W/m·K. Ce système réduit la résistance thermique globale jusqu'à 18 % par rapport aux boîtiers T8 génériques et multi-ajustements qui s'adaptent à différentes largeurs de PCB. En fonctionnement continu à 120 V/277 V, les températures de jonction au niveau des LED restent constamment inférieures à 65 °C (149 °F), empêchant la dépréciation du flux lumineux et garantissant une durée de vie supérieure à 50 000 heures.

Accélération de la conception : téléchargements de modèles CAO 3D pour des rénovations personnalisées

Pour réduire les cycles de conception des équipes d'ingénierie, JE propose des modèles CAO 3D complets (disponibles aux formats STP, STEP et DWG). Ces modèles numériques précis permettent un prototypage rapide, permettant aux ingénieurs d'exécuter des simulations thermiques par analyse par éléments finis (FEA) et des contrôles physiques d'ajustement avant de commencer la production en volume. Cette intégration structurelle est essentielle au développement de luminaires linéaires rationalisés et durables pour des offres de rénovation compétitives.

Conformité réglementaire américaine : navigation dans les normes UL 2026 et les spécifications DLC V6.0

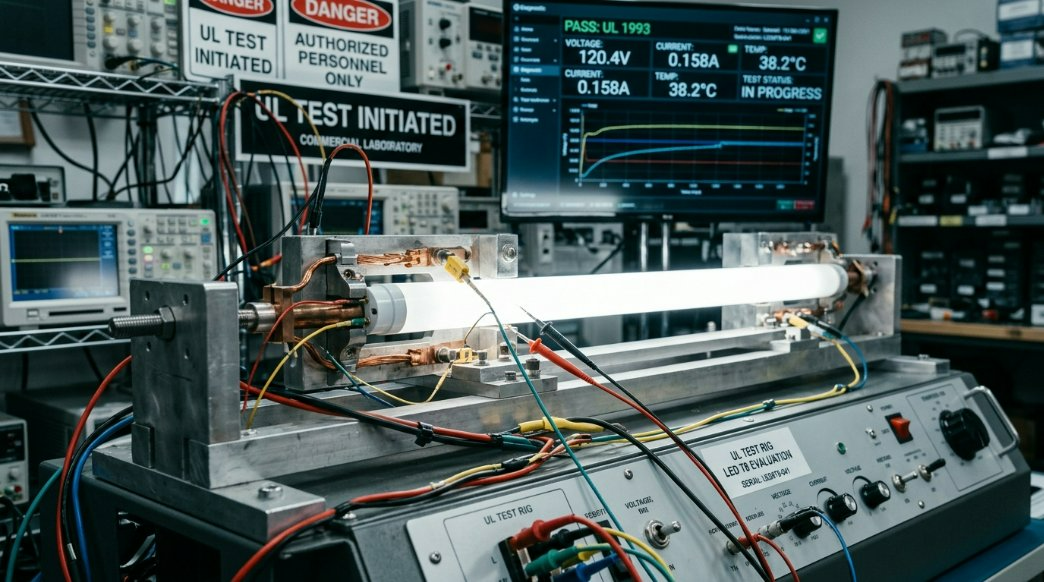

L’importation et la distribution de produits d’éclairage commercial en Amérique du Nord nécessitent le strict respect des cadres de sécurité et d’efficacité. La sélection de sous-ensembles conformes est essentielle lors de la demande de certification UL 1598 (luminaires) et UL 1993 (lampes à ballast automatique). JESystèmes de boîtiers de tubes LED T8 personnalisés de JEutilisez des matières premières en polycarbonate (PC) résistantes aux chocs et au feu qui répondent facilement aux classifications d'inflammabilité UL 94 V-0.

Assurer la compatibilité FCC, CE et RoHS pour le marché américain

Au-delà des performances thermiques, la compatibilité électromagnétique (CEM) et la sécurité environnementale sont essentielles pour les contrats municipaux et corporatifs à grande échelle. Nos boîtiers sont conçus pour protéger efficacement les haut-parleurs haute fréquence, facilitant ainsi la conformité aux limites FCC Partie 15 Classe B. De plus, tous les matériaux utilisés dans les processus de fabrication de JE sont entièrement certifiés CE et conformes à la directive RoHS, ce qui garantit qu'ils ne contiennent aucune substance dangereuse restreinte et simplifie les approbations de la chaîne d'approvisionnement internationale.

Guide des spécifications techniques : Matrice de boîtiers PCB 10 mm standard ou à haut rendement

Notre gamme de produits propose plusieurs options de configuration conçues pour répondre à des demandes architecturales variées. Vous trouverez ci-dessous une matrice structurelle présentant les attributs techniques de nos variantes d'étanchéité standard et à haut rendement :

Tutoriel pratique étape par étape : Assemblage étanche en 4 étapes pour les boîtiers T8

Le maintien d’une étanchéité IP67 élevée sur les profilés linéaires nécessite une préparation méticuleuse et une exécution exacte. Suivez cette procédure d'installation en quatre étapes soutenue par des experts pour une fiabilité maximale sur le terrain.

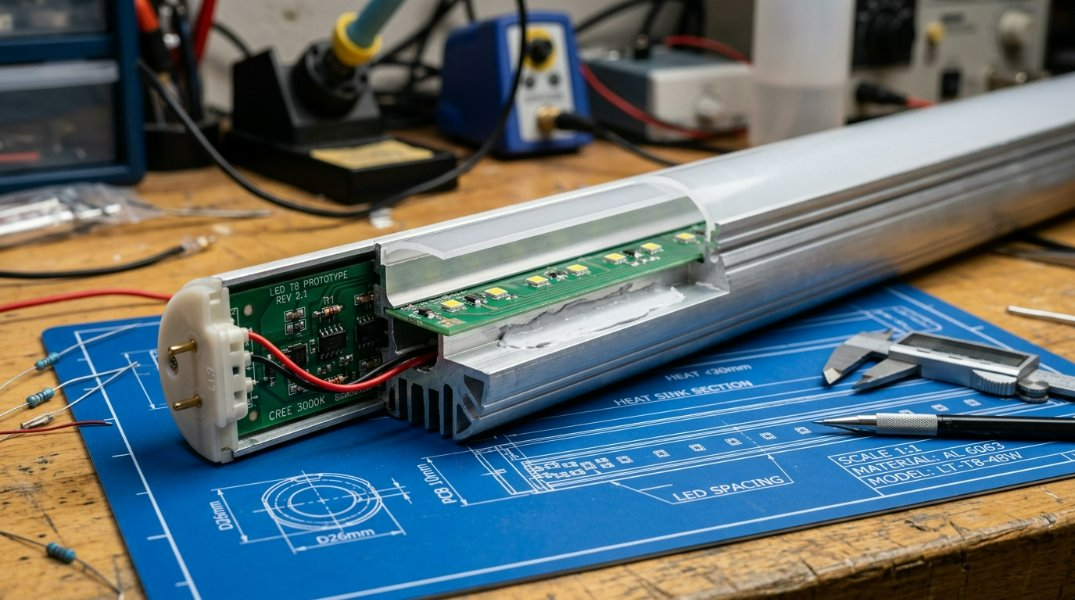

Étape 1 : Insertion de PCB de précision de 10 mm et application de pâte thermique

Nettoyez soigneusement le substrat du boîtier en aluminium avec de l'alcool isopropylique pour éliminer la poussière et les huiles. Appliquez une couche fine et uniforme de pâte thermique non conductrice ou passez un ruban adhésif à transfert de chaleur élevé sur le canal central. Faites glisser soigneusement le PCB de 10 mm dans la piste d'extrusion, en vous assurant qu'il repose à plat, sans poches d'air en dessous.

Étape 2 : Fixation du couvercle du diffuseur en polycarbonate (PC)

Alignez le couvercle du PC diffus dans les fentes de verrouillage structurelles. Faites glisser ou appuyez fermement sur le couvercle dans les rails jusqu'à ce qu'il s'enclenche. Assurez-vous que le montage est cohérent sur toute la longueur du tube pour éviter une pression structurelle inégale sur les composants internes.

Étape 3 : Processus d'étanchéité IP67 et de refermeture des embouts

Injectez du mastic silicone de qualité supérieure à durcissement neutre dans les chambres creuses des embouts étanches. Faites passer les fils de connexion à travers les canaux de passe-fils internes en caoutchouc et appuyez le capuchon d'extrémité contre la face coupée du profilé du boîtier en aluminium. Fixez les assemblages à l’aide du matériel de montage en acier inoxydable.

Étape 4 : Connexion finale des broches et test diélectrique

Effectuez un test de résistance électrique et de tenue diélectrique (communément appelé test Hi-Pot) pour vérifier qu'aucune voie haute tension ne court-circuite l'extrusion d'aluminium. Inspectez visuellement les billes de silicone autour du périmètre de l’embout pour garantir une étanchéité complète.

Guide de calcul mathématique et électrique pour les longueurs personnalisées T8

La conception d’installations robustes et personnalisées nécessite une compréhension approfondie des limites thermiques mécaniques et de la dynamique de puissance. Évitez les pannes du système en utilisant les cadres mathématiques spécialisés ci-dessous.

Formules de charge d'alimentation et calculs exacts de puissance par pied

Pour garantir une installation sûre et stable, les ingénieurs doivent calculer les besoins énergétiques cumulés et laisser une marge de sécurité pour les alimentations (généralement 20 % pour les pilotes de classe 2 dans des conditions de charge continue).

1. Calculez le total des séquences linéaires :
   L_total = (Quantité de tubes) x (Longueur de l'unité en pieds)

2. Déterminez la consommation d'énergie maximale (P_max) :
   P_max = L_total x P_ft
   Où P_ft = consommation d'énergie par pied (par exemple, 4,5 watts/pied pour les PCB 10 mm à haut rendement)

3. Calculez la capacité minimale requise du pilote (P_driver) :
   P_driver = P_max x 1,20 (comprend la marge de sécurité standard de 20 %)

Exemple :
   Étant donné 100 unités de tubes T8 de 4 pieds fonctionnant à 4,5 W par pied :
   L_total = 100 x 4 = 400 pieds
   P_max = 400 x 4,5 = 1 800 watts
   P_driver = 1 800 x 1,20 = capacité cumulée de 2 160 watts requise.

Foire aux questions (FAQ)

Les boîtiers PCB T8 de 10 mm sont-ils compatibles avec les écosystèmes Smart Home (Matter, Apple HomeKit, Amazon Alexa) ?

Oui. Étant donné que nos boîtiers sont des boîtiers physiques conçus pour prendre en charge des bandes LED standard de 10 mm, la compatibilité dépend entièrement du driver LED et du contrôleur que vous choisissez. En remplissant l'espace interne avec des bandes LED intelligentes de 10 mm compatibles Matter ou Zigbee, vous pouvez intégrer votre système d'éclairage linéaire T8 à n'importe quelle plate-forme de maison intelligente moderne.

Quelles sont les tolérances de coupe exactes et les intervalles d'espacement par mètre pour les bandes LED de 10 mm ?

Les tolérances de coupe et les paramètres d'espacement sont régis par la conception de PCB sélectionnée. Structurellement, les extrusions d'aluminium haut de gamme de JE sont découpées selon une tolérance physique ultra-précise de +/- 0,5 mm. Nous conseillons aux équipes d'ingénierie de laisser au moins 1,5 mm d'espace libre à chaque extrémité du tube pour permettre des traces de cuivre et des embases de connexion de bornes sécurisées.

Quelles sont les instructions de sécurité essentielles pour conserver la certification Flex IP67/IP68 ?

Pour maintenir une résistance élevée à l'eau et à la poussière IP67/IP68 pendant de longues durées de vie, vous devez utiliser des mastics silicone à durcissement neutre de haute qualité qui ne corroderont pas les traces de cuivre. Vérifiez toujours que les câbles d'alimentation externes sont correctement acheminés à travers des presse-étoupes en caoutchouc de qualité industrielle et effectuez des tests de différence de pression sur les lots d'échantillons pour vérifier l'intégrité du joint.

Élevez votre production : devenez partenaire avec nous sur https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Que vous conceviez des luminaires pour des pépinières de plantes sensibles, des environnements industriels froids ou des projets architecturaux modernes, travailler avec un fabricant expérimenté fait toute la différence. Découvrez notre dédiéBoîtier tube LED T8 avec portail technique PCB 10 mmpour examiner les plans architecturaux détaillés, les sélections d'anodisation personnalisées et les structures de livraison en gros.
