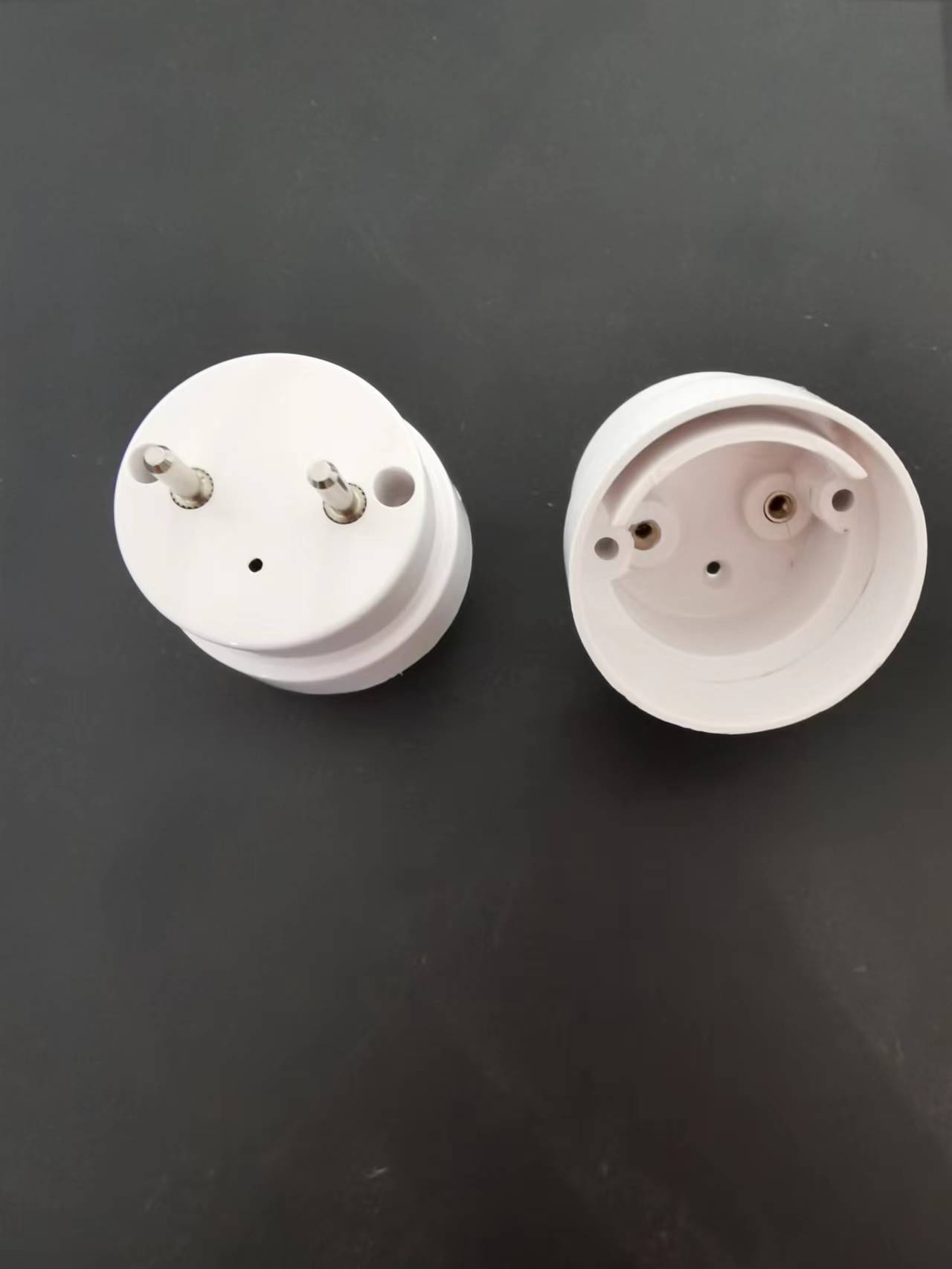

Caractéristiques clés et importance des bouchons d'extrémité G13 à double extrémité LED T8

Aujourd'hui, nous parlons des caractéristiques clés et de l'importance deCaps d'extrémité G13 à double extrémité T8.

1. Les connexions internes sont cruciales:

Connexions non parmi: Contrairement aux onglets métalliques à l'intérieur des capuchons d'extrémité de lampe fluorescente traditionnels qui sont simplement connectés directement au filament, les connexions internes des capuchons d'extrémité G13 des lampes LED font partie du circuit.

SHUNTERS / RÉSISTOIRES DE LIMITÉ DE COURANT: C'est la différence de base! Afin d'être compatible avec de vieilles lampes qui n'ont pas été modifiées et ont encore des ballasts inductives traditionnels (ou des ballasts électroniques) installés à l'intérieur, les lampes T8 LED à double extrémité "compatibles" installeront un composant électronique clé - une résistance de limite de filet ou de courant à l'intérieur du capuchon d'extrémité à une extrémité (parfois les deux extrémités).

Fonction: Lorsque la lampe est insérée dans une lampe avec un ballast traditionnel, le shunt / la résistance "triche" ou contournera la réactance inductive ou les impulsions haute tension générées par le ballast, empêchant la haute tension d'endommager le circuit du conducteur à l'intérieur de la lampe LED. Dans le même temps, il permet au secteur AC de saisir l'alimentation du pilote LED à l'intérieur de la lampe après la limitation du courant.

Emplacement: Habituellement situé à l'intérieur du capuchon d'extrémité à une extrémité (les deux broches à l'intérieur de cette extrémité sont courtes et connectées au circuit d'entraînement interne à travers le shunt / résistance). À l'intérieur du capuchon d'extrémité à l'autre extrémité, les deux broches sont directement connectées à l'entrée du circuit d'entraînement (L et N).

Marquage: La fin du capuchon d'extrémité avec le shunt / résistance est généralement marqué (tel que l'étiquetage, la gravure, la différenciation des couleurs ou une structure légèrement différente) pour indiquer qu'il s'agit de l'extrémité "Ballast End" ou "Typass". Lors de l'installation, cette extrémité doit être insérée dans le porte-lampe sur le côté de la lampe connectée au ballast!

Type sans shunt (pour les lampes de rénovation): Si le ballast a été retiré de la lampe (cavalier directement connecté au secteur L / N), les lampes T8 LED sans shunts peuvent être utilisées. La structure du capuchon d'extrémité aux deux extrémités de cette lampe est généralement symétrique, et la connexion interne est plus simple (court-circuit L / N à une extrémité? Circuit à l'autre extrémité? Cela dépend de la conception spécifique, mais aucun shunt n'est requis). Veuillez lire attentivement les instructions lors de l'achat.

2. Conception structurelle et matériaux:

Exigences d'isolation à haute tension: En raison de l'accès direct au secteur (220 V), les exigences de performance d'isolation du capuchon d'extrémité G13 du tube de lampe LED sont extrêmement élevées. Il est généralement fait de plastiques de haute qualité résistants à la flamme et à haute température (tels que PC, PBT).

Connexion du fil interne: Il y a des fils à l'intérieur du capuchon d'extrémité pour connecter les contacts métalliques des broches à la carte PCB ou au module de conducteur à l'intérieur du tube de lampe. La qualité et la fiabilité du soudage de ces fils sont très importantes.

Considérations de dissipation de chaleur: Le shunt / résistance génère de la chaleur lors du travail, et la conception du capuchon final considère parfois une certaine dissipation de la chaleur (bien que la dissipation de chaleur principale dépend du substrat en aluminium du tube de lampe).

3. Résumé d'importance:

Barrière de sécurité: il s'agit de la première barrière d'isolation physique pour empêcher les utilisateurs de faire un choc électrique.

Nœuds critiques du circuit: il s'agit du lien clé de l'accès principal et (pour les types compatibles) de contournement de ballast.

Réalisation de la compatibilité: Le shunt / résistance interne est le composant central pour atteindre la compatibilité "Capu-terminal et joue" avec les anciennes lampes fluorescentes.

Instructions d'installation: Le capuchon d'extrémité marqué guide les utilisateurs à s'installer correctement (côté de la terminaison de shunt).
